ГЛАВА 6. ЭКИПАЖНАЯ ЧАСТЬ

Экипажная часть служит для размещения узлов мотоцикла, людей, грузов. В экипажную часть входят рама мотоцикла, рама коляски, передняя вилка, подвеска заднего колеса (задняя подвеска), подвеска колеса коляски, тормоза (рис. 6.1).

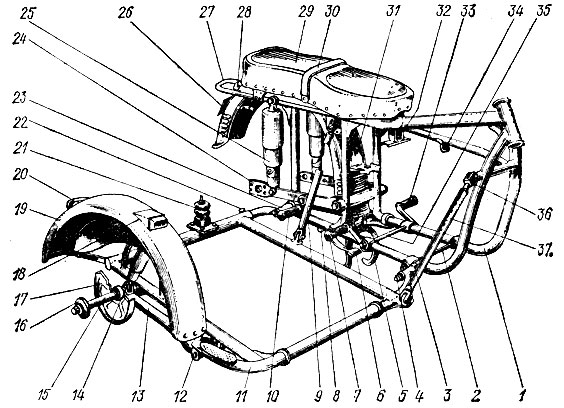

Рис. 6.1. Рама мотоцикла и коляски: 1 - рама мотоцикла; 2 - шпилька моторная передняя; 3 - крепление цанговое переднее; 4 - винт цангового креплления; 5 - подставка мотоцикла; 6 - педаль тормоза; 7 - подножка водителя правая; 8 - буфер подставки; 9, 37 - стойки крепления рамы коляски; 10 - подножка пассажира; 11 - рама коляски; 12 - пальцы рычага; 13 - рычаг оси колеса; 14 - амортизатор пружинно-гидравлический; 15 - ось колеса коляски; 16 - колпак защитный ступицы колеса; 17 - щиток защитный тормозного барабана; 18 - фонарь габаритный; 19 - щиток коляски; 20, 28 - фонарь задний; 21 - элемент резиновый; 22 - болт крепления заднего кронштейна; 23 - крепление цанговое заднее; 24 - маятник задней подвески; 25 - амортизатор пружинно-гидравлический; 26 - кронштейн номерного знака; 27 - бугель заднего щитка; 29 - седло; 30 - ручка седла; 31 - щиток задний; 32 - кронштейн крепления бензобака; 33 - подножка водителя левая: 34 - кронштейн крепления двигателя; 35 - шпилька моторная задняя; 36 - вилка регулировочная стойки
Рис. 6.1. Рама мотоцикла и коляски: 1 - рама мотоцикла; 2 - шпилька моторная передняя; 3 - крепление цанговое переднее; 4 - винт цангового креплления; 5 - подставка мотоцикла; 6 - педаль тормоза; 7 - подножка водителя правая; 8 - буфер подставки; 9, 37 - стойки крепления рамы коляски; 10 - подножка пассажира; 11 - рама коляски; 12 - пальцы рычага; 13 - рычаг оси колеса; 14 - амортизатор пружинно-гидравлический; 15 - ось колеса коляски; 16 - колпак защитный ступицы колеса; 17 - щиток защитный тормозного барабана; 18 - фонарь габаритный; 19 - щиток коляски; 20, 28 - фонарь задний; 21 - элемент резиновый; 22 - болт крепления заднего кронштейна; 23 - крепление цанговое заднее; 24 - маятник задней подвески; 25 - амортизатор пружинно-гидравлический; 26 - кронштейн номерного знака; 27 - бугель заднего щитка; 29 - седло; 30 - ручка седла; 31 - щиток задний; 32 - кронштейн крепления бензобака; 33 - подножка водителя левая: 34 - кронштейн крепления двигателя; 35 - шпилька моторная задняя; 36 - вилка регулировочная стойки
